漆包线的定义：

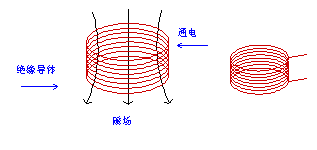

涂覆固化树脂绝缘的绝缘线.应用原理：把绝缘线绕成线圈，通电则在线圈中产生磁场，也简称电磁线。如图:

漆包绞线：将多根漆包单线绞合在一起，也简称为Litz线，常用于高频线圈中。

素线所使用的绝缘皮膜可以参照耐热等级进行选用。

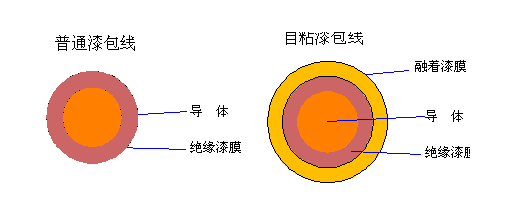

漆包线的结构

① 导体材料区分:

铜材(99.99%以上)；铜包铝材料CCAW；铜包铝合金材料HTCCAW；铜合金材料HTW、SPHTW、USPHTW；

② 绝缘层漆膜材料区分：

低温直焊聚氨脂(LSUEW,简称LS)；直焊聚氨脂UEW（130℃，155℃，180℃）；聚脂PEW(155℃)；聚脂亚胺EIW（180℃）；聚酰胺酰亚胺AIW（200℃）；

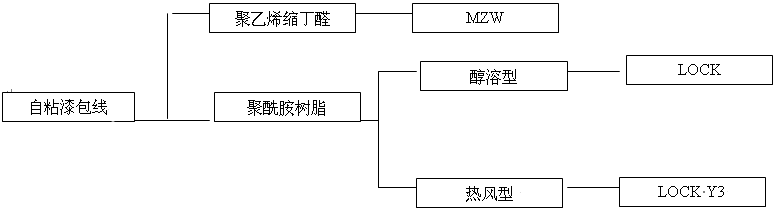

③ 自粘漆膜材料区分：

聚乙烯缩丁醛（醇溶、热风）MZW;聚酰亚胺尼龙(醇溶) LOCK 、LOCK 5 、LOCK 8 ;聚酰氨尼龙（热风）LOCK Y1、 LOCK Y3、 LOCK Y5、 LOCK Y9；

热硬化型树脂（醇溶）SVW

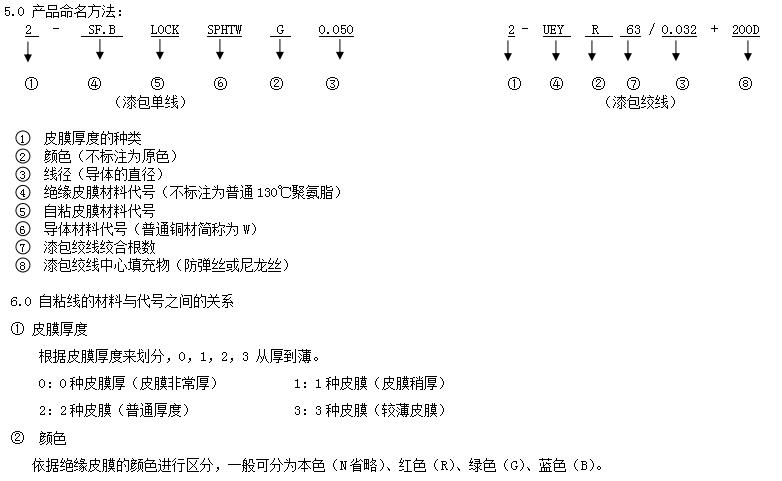

③ 线径

一般以0.005mm为一个递进，如0.025mm、0.030mm、0.035mm、0.040mm.....0.010mm，特殊情况可以依客户规格定制。

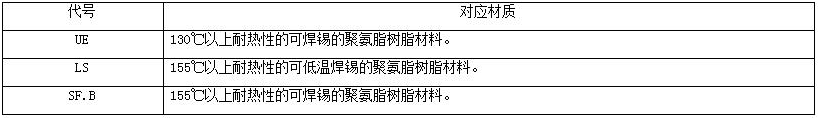

④ 绝缘皮膜材料

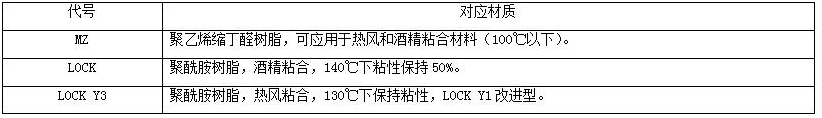

⑤ 自粘皮膜材料

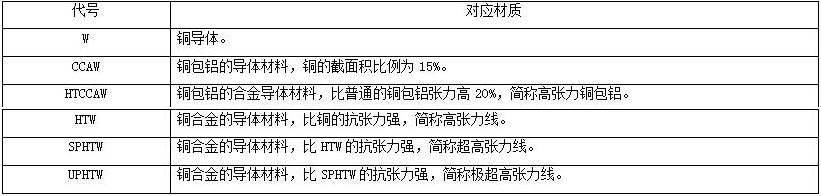

⑥ 导体材料

7.0 自粘漆包线皮膜常规组合方式

绝缘层涂料特性	涂料品名代号			UE	LS.UE	SF.B	SF.EI
	涂料绝缘耐热			(130℃)	(155℃)	(155℃)	(180℃)
	焊锡温度（2种0.05mm为例）			380~390℃	330~340℃	400~410℃	410~420℃
	耐软化性			约230℃	约200℃	约240℃	约260℃
自粘层涂料特性	自粘涂料代号	自粘层耐热	最佳粘合温度	-	-	-	-
醇溶+热风	MZ	100℃	150~160	MZ	-	-	-
醇溶	LOCK	140℃	-	LOCK	LS.LOCK	SF.BLOCK	-
醇溶	LOCK Y3	130℃	170~180	LOCK Y3	LS.LOCK Y3	SF.BLOCK Y3	SF.EILOCK Y3

8.0 导体材料特性对照表

项目 Item		铜线 Copper wire	铜包铝线 Copper Clad Aluminum Wire		高抗张力线 High Tension Wire
标记 Symbol		W	CCAW	HTCCAW	HTW	SPHTW	USPHTW
制造范围 Size Range (mm)		0.015~0.100	0.040~0.100	0.030~0.100	0.015~0.100	0.015~0.100	0.015~0.100
比重 Gravity （g/cm3）		8.89	3.62		8.89
导电率 Conductivity (%)		100	67	62	100	91	89
伸长率 Elongation（%）		（17~23）	（7~13）	（7~13）	（15~20）	（15~20）	（10~15）
抗张强度（N/mm2） Tensile Strength（kg/mm2）		285 （28）	215 （22）	255 （25）	335 （34）	370 （38）	410 （42）
特点 Features	导电率 Conductivity	☆ ☆ ☆ ☆ ☆	-	-	☆ ☆ ☆ ☆	☆ ☆ ☆ ☆	☆ ☆ ☆
	抗张强度 Tensile Strength	☆ ☆	-	☆	☆ ☆ ☆	☆ ☆ ☆ ☆	☆ ☆ ☆ ☆ ☆
	直焊性 Easy sordering	☆ ☆ ☆ ☆ ☆	☆ ☆ ☆ ☆ ☆	☆ ☆ ☆ ☆ ☆	☆ ☆ ☆ ☆ ☆	☆ ☆ ☆ ☆ ☆	☆ ☆ ☆ ☆ ☆
	轻重 Light weight	-	☆ ☆ ☆ ☆	☆ ☆ ☆ ☆ ☆	-	-	-

① 伸长率特性值以2种0.05mm实际测量值为例；

② 标准CCAW的铜的截面积为15%；

9.0 自粘漆包线常规特性对照

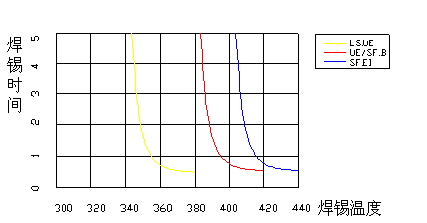

① 直焊性(Solderability)

注1：直焊性测试方法参照JIS C 3003:1999 规定测试。使用100%Sn(Pb Free)进行评价。

注2：以2种0.050mm自粘线的测试结果为例。

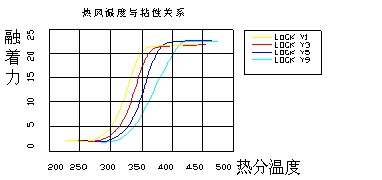

② 融着特性(Bonding characteristics)

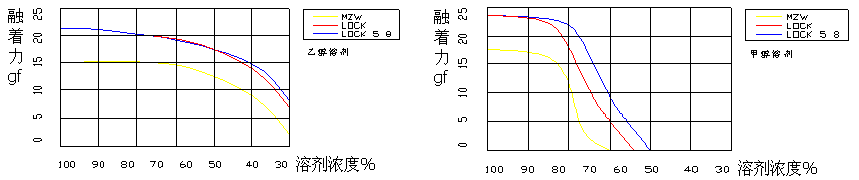

②-1 溶剂融着（Alcohol bonding） e:9.0pt'>MZW

注1：甲醇、乙醇的使用均能使漆包线粘线，没有特殊的要求下，一般情况下推荐使用99.5%以上的纯乙醇；如若需增强粘性，推荐使用99.5%以上的甲醇。

2：以2种0.050mm自粘线的测试结果为例。

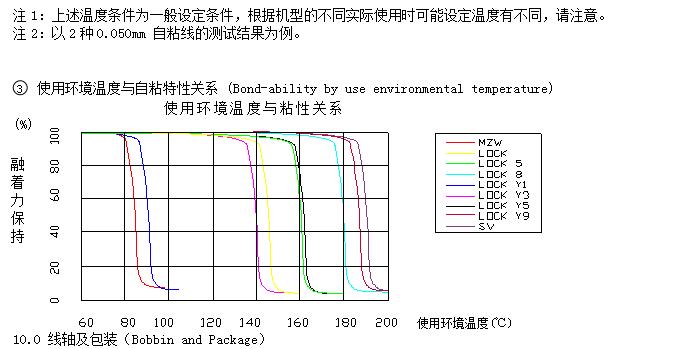

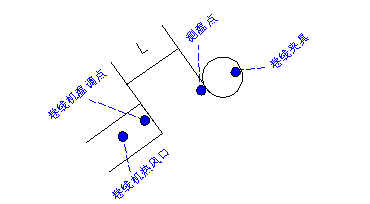

产品类别	线轴线规	KK63	PL-1	OP-2	PL-2	PL-4	P-125	P-300
铜及铜合金线	0.020~0.029	◆
	0.030~0.044		◆
	0.045~0.064			◆
	0.065~0.080				◆
	0.080~0.10					◆
铜包铝及铜包铝合金线	0.035~0.044		◆
铜包铝及铜包铝合金线	0.045~0.085			◆
漆包绞线	0.030~0.080						◆	◆

②各线轴尺寸表

线轴规格	孔径	内幅宽度	全长	锷径	胴径	锷厚	标准卷量	备注
KK63	16	60	86	63	45	14	0.3
PL-1	20	100	120	80	60	9.5	0.5
OP-2	20	75	112	106	76	19	1.0
PL-2	20	125	145	100	65	9.0	1.5
P-125	20	100	120	125	65	10	3.0
P-300	30	130	158	300	128	14.5	25.0

11.0 其它相关技术要求(Other technical information)

① 卷线安全张力(gf)

尺寸	Cu	HTW	SPHTW	USPHTW	CCAW	HTCCAW
0.020	3	5	6	7	2	2.5
0.025	5	7	10	13	3	4
0.030	7	10	14	17	4	5
0.035	10	14	19	23	6	8
0.040	13	19	25	32	8	10
0.045	16	24	32	39	10	13
0.050	20	29	39	48	12	15
0.055	24	36	48	57	17	20
0.060	28	42	57	66	20	23
0.065	33	50	66	77	23	27
0.070	38	58	77	88	27	30

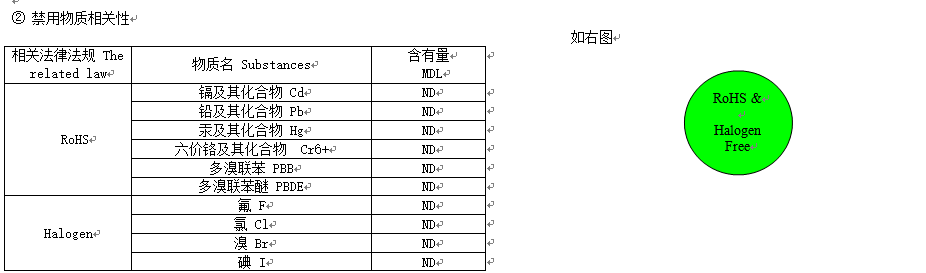

12.0 自粘漆包线的标准参数表(Standard specification table for self-bongding wires)

① 铜线(2种~3种)

尺寸[mm]	导体径 [mm]	导体抵抗 [Ω/m]	2种				3种
尺寸[mm]	导体径 [mm]	导体抵抗 [Ω/m]	仕上外径 [mm]	绝缘皮膜厚[Min]	融着皮膜厚[Min]	电线长度[m/1000g]	仕上外径 [mm]	绝缘皮膜[Min]	融着皮膜[Min]	电线长度[m/1000g]
0.020	-	53.8~57.4	0.028~0.0300	0.0015	0.0015	309000	0.026~0.028	0.024~0.026	0.001	320000
0.025	-	34.2~36.8	0.0335~0.0365	0.0015	0.0015	202000	0.031~0.034	0.029~0.031	0.001	210000
0.030	0.030±0.001	22.8~26.2	0.039~0.043	0.002	0.002	142000	0.037~0.040	0.002	0.001	145000
0.035	0.035±0.001	16.9~19.0	0.044~0.048	0.002	0.002	106000	0.042~0.045	0.002	0.001	108000
0.040	0.040±0.001	13.0~14.5	0.050~0.055	0.002	0.002	81000	0.048~0.052	0.002	0.001	82000
0.045	0.045±0.001	10.3~11.4	0.055~0.060	0.002	0.002	65000	0.053~0.057	0.002	0.001	66000
0.050	0.050±0.001	8.11~9.53	0.061~0.067	0.003	0.003	52000	0.060~0.064	0.003	0.0015	53000
0.055	0.055±0.001	6.75~7.83	0.066~0.073	0.003	0.003	44000	0.065~0.069	0.003	0.0015	45000
0.060	0.060±0.002	5.71~6.53	0.071~0.078	0.003	0.003	37000	0.070~0.075	0.003	0.0015	38000
0.065	0.065±0.002	4.89~5.54	0.077~0.084	0.003	0.003	31000	0.075~0.080	0.003	0.0015	31500
0.070	0.070±0.002	4.23~4.75	0.082~0.090	0.003	0.003	27000	0.080~0.085	0.003	0.0015	27500
0.075	0.075±0.002	3.70~4.13	0.088~0.096	0.003	0.003	23500	0.085~0.090	0.003	0.002	24000
0.080	0.080±0.002	3.26~3.61	0.093~0.101	0.003	0.003	21000	0.091~0.097	0.003	0.002	21000

② HTW线(HTW Wire)

尺寸[mm]	导体径 [mm]	导体抵抗 [Ω/m]	2种				3种
尺寸[mm]	导体径 [mm]	导体抵抗 [Ω/m]	仕上外径 [mm]	绝缘皮膜[Min]	融着皮膜[Min]	电线长度[m/1000g]	仕上外径 [mm]	绝缘皮膜[Min]	融着皮膜[Min]	电线长度[m/1000g]
0.020	-	53.8~57.4	0.028~0.0300	0.0015	0.0015	309000	0.026~0.028	0.024~0.026	0.001	320000
0.025	-	34.2~36.8	0.0335~0.0365	0.0015	0.0015	202000	0.031~0.034	0.029~0.031	0.001	210000
0.030	0.030±0.001	24.39±5%	0.039~0.043	0.002	0.002	142000	0.037~0.040	0.002	0.001	145000
0.035	0.035±0.001	17.92±5%	0.044~0.048	0.002	0.002	106000	0.042~0.045	0.002	0.001	108000
0.040	0.040±0.001	13.72±5%	0.050~0.055	0.002	0.002	81000	0.048~0.052	0.002	0.001	82000
0.045	0.045±0.001	10.84±5%	0.055~0.060	0.002	0.002	65000	0.053~0.057	0.002	0.001	66000
0.050	0.050±0.001	8.78±5%	0.061~0.067	0.003	0.003	52000	0.060~0.064	0.003	0.0015	53000
0.055	0.055±0.001	7.26±5%	0.066~0.073	0.003	0.003	44000	0.065~0.069	0.003	0.0015	45000
0.060	0.060±0.002	6.10±5%	0.071~0.078	0.003	0.003	37000	0.070~0.075	0.003	0.0015	38000
0.065	0.065±0.002	5.20±5%	0.077~0.084	0.003	0.003	31000	0.075~0.080	0.003	0.0015	31500
0.070	0.070±0.002	4.48±5%	0.082~0.090	0.003	0.003	27000	0.080~0.085	0.003	0.0015	27500
0.075	0.075±0.002	3.90±5%	0.088~0.096	0.003	0.003	23500	0.085~0.090	0.003	0.002	24000
0.080	0.080±0.002	3.43±5%	0.093~0.101	0.003	0.003	21000	0.091~0.097	0.003	0.002	21000

③ SPHTW 线（SPHTW Wire）

尺寸[mm]	导体径 [mm]	导体抵抗 [Ω/m]	2种				3种
尺寸[mm]	导体径 [mm]	导体抵抗 [Ω/m]	仕上外径 [mm]	绝缘皮膜[Min]	融着皮膜[Min]	电线长度[m/1000g]	仕上外径[mm]	绝缘皮膜[Min]	融着皮膜[Min]	电线长度[m/1000g]
0.020	-	60.31±5%	0.028~0.0300	0.0015	0.0015	309000	0.026~0.028	0.024~0.026	0.001	320000
0.025	-	36.80±5%	0.0335~0.0365	0.0015	0.0015	202000	0.031~0.034	0.029~0.031	0.001	210000
0.030	0.030±0.001	26.80±5%	0.039~0.043	0.002	0.002	142000	0.037~0.040	0.002	0.001	145000
0.035	0.035±0.001	19.69±5%	0.044~0.048	0.002	0.002	106000	0.042~0.045	0.002	0.001	108000
0.040	0.040±0.001	15.08±5%	0.050~0.055	0.002	0.002	81000	0.048~0.052	0.002	0.001	82000
0.045	0.045±0.001	11.91±5%	0.055~0.060	0.002	0.002	65000	0.053~0.057	0.002	0.001	66000
0.050	0.050±0.001	9.65±5%	0.061~0.067	0.003	0.003	52000	0.060~0.064	0.003	0.0015	53000
0.055	0.055±0.001	7.97±5%	0.066~0.073	0.003	0.003	44000	0.065~0.069	0.003	0.0015	45000
0.060	0.060±0.002	6.70±5%	0.071~0.078	0.003	0.003	37000	0.070~0.075	0.003	0.0015	38000
0.065	0.065±0.002	5.71±5%	0.077~0.084	0.003	0.003	31000	0.075~0.080	0.003	0.0015	31500
0.070	0.070±0.002	4.92±5%	0.082~0.090	0.003	0.003	27000	0.080~0.085	0.003	0.0015	27500
0.075	0.075±0.002	4.29±5%	0.088~0.096	0.003	0.003	23500	0.085~0.090	0.003	0.002	24000
0.080	0.080±0.002	3.77±5%	0.093~0.101	0.003	0.003	21000	0.091~0.097	0.003	0.002	21000

④ CCAW 线（CCAW Wire）

尺寸[mm]	导体径 [mm]	导体抵抗 [Ω/m]	2种				3种
尺寸[mm]	导体径 [mm]	导体抵抗 [Ω/m]	仕上外径[mm]	绝缘皮膜[Min]	融着皮膜[Min]	电线长度[m/1000g]	仕上外径[mm]	绝缘皮膜[Min]	融着皮膜[Min]	电线长度[m/1000g]
0.030	0.030±0.001	36.40±5%	0.039~0.043	0.002	0.002	299500	0.037~0.040	0.002	0.001	314500
0.035	0.035±0.001	26.75±5%	0.044~0.048	0.002	0.002	228500	0.042~0.045	0.002	0.001	238500
0.040	0.040±0.001	20.48±5%	0.050~0.055	0.002	0.002	173500	0.048~0.052	0.002	0.001	180000
0.045	0.045±0.001	16.18±5%	0.055~0.060	0.002	0.002	136500	0.053~0.057	0.002	0.001	141000
0.050	0.050±0.001	13.11±5%	0.061~0.067	0.003	0.003	113000	0.060~0.064	0.003	0.0015	116500
0.055	0.055±0.001	10.83±5%	0.066~0.073	0.003	0.003	95500	0.065~0.069	0.003	0.0015	98000
0.060	0.060±0.002	9.10±5%	0.071~0.078	0.003	0.003	81500	0.070~0.075	0.003	0.0015	82500
0.065	0.065±0.002	7.75±5%	0.077~0.084	0.003	0.003	69500	0.075~0.080	0.003	0.0015	71000
0.070	0.070±0.002	6.69±5%	0.082~0.090	0.003	0.003	60000	0.080~0.085	0.003	0.0015	62000
0.075	0.075±0.002	5.82±5%	0.088~0.096	0.003	0.003	52500	0.085~0.090	0.003	0.002	54500
0.080	0.080±0.002	5.12±5%	0.093~0.101	0.003	0.003	46500	0.091~0.097	0.003	0.002	47500

⑤ HTCCAW 线（HTCCAW Wire）

尺寸[mm]	导体径 [mm]	导体抵抗 [Ω/m]	2种				3种
尺寸[mm]	导体径 [mm]	导体抵抗 [Ω/m]	仕上外径 [mm]	绝缘皮膜[Min]	融着皮膜[Min]	电线长度[m/1000g]	仕上外径 [mm]	绝缘皮膜[Min]	融着皮膜[Min]	电线长度[m/1000g]
0.030	0.030±0.001	36.40±5%	0.039~0.043	0.002	0.002	299500	0.037~0.040	0.002	0.001	314500
0.035	0.035±0.001	26.75±5%	0.044~0.048	0.002	0.002	228500	0.042~0.045	0.002	0.001	238500
0.040	0.040±0.001	20.48±5%	0.050~0.055	0.002	0.002	173500	0.048~0.052	0.002	0.001	180000
0.045	0.045±0.001	16.18±5%	0.055~0.060	0.002	0.002	136500	0.053~0.057	0.002	0.001	141000
0.050	0.050±0.001	13.11±5%	0.061~0.067	0.003	0.003	113000	0.060~0.064	0.003	0.0015	116500
0.055	0.055±0.001	10.83±5%	0.066~0.073	0.003	0.003	95500	0.065~0.069	0.003	0.0015	98000
0.060	0.060±0.002	9.10±5%	0.071~0.078	0.003	0.003	81500	0.070~0.075	0.003	0.0015	82500
0.065	0.065±0.002	7.75±5%	0.077~0.084	0.003	0.003	69500	0.075~0.080	0.003	0.0015	71000
0.070	0.070±0.002	6.69±5%	0.082~0.090	0.003	0.003	60000	0.080~0.085	0.003	0.0015	62000
0.075	0.075±0.002	5.82±5%	0.088~0.096	0.003	0.003	52500	0.085~0.090	0.003	0.002	54500
0.080	0.080±0.002	5.12±5%	0.093~0.101	0.003	0.003	46500	0.091~0.097	0.003	0.002	47500

12.1 普通漆包绞线常规技术参数表

品名规格	颜色	绞向	绞距Min[mm]	绞合根数	填充物	破坏电压Min[v]	针孔（5m）[个]	绞合外径[mm]	绞合电阻[Ω/m]
1-UEY 30/0.030+200D	N,R,G,B	z/s	1.0	30	200D	700	20	0.28	0.72
2-UEY 63/0.032+200D	N,R,G,B	z/s	1.0	63	200D	600	50	0.41	0.35
1-UEY 30/0.040+200D	N,R,G,B	z/s	1.0	30	200D	700	20	0.37	0.47
2-UEY 25/0.050+150D	N,R,G,B	z/s	1.0	25	150D	600	20	0.37	0.36

注：① 单线以UEY 为例,也可依客户要求定做其它品名规格，一般无特殊要求，以Z向为主。

② 绞距、绞合根数、填充物可以依客户要求定做。
